【一、 项目概述】
工程名称:燃气锅炉+散热器系统
工程位置:武汉市同馨花园雍豪府17-2-37**
施工单位:武汉益骏达舒适环境设备有限公司
工程概况:
同馨花园雍豪府南起京汉大道的轻轨总站,北达解放大道,与蓝天宾馆、同济医院相望,西临硚口宝丰商圈,扼守武汉市CBD的大门,东与武广、新世界时尚商圈融为一体,集优势的地理位置与全方位的资源配套于一身,是融汇现代商业及人文传统的住宅项目。
该项目投资商为武汉波涛置业发展有限公司,开发商为武汉江华房地产开发公司,于2001年正式启动。该项目规划占地面积约15万方,总约建筑面积70万方,共28栋楼,分两期开发,其中一期4栋,二期24栋,是一个综合性的人文社区。
该小区工程为骏达暖通又一大型工程式暖气安装,16,17两栋的所有暖气安装均由骏达暖通设计、施工完成。本图片为样板间。
企业简介:
“骏达暖通”是一支集温度、空气、水于一体的健康舒适家居设备销售兼十年安装经验的优秀团队,是武汉市乃至华中地区的暖通行业中具有较高知名度的品牌企业。公司提供专业的建筑暖通工程、中央热水、净水系统、新风系统等工程,除了强大的设计团队以及优良的施工工艺和优质的售后服务外,同时具备行业的“机电安装资质”和“燃气安装资质”,是湖北省建委及中国建筑协会暖通分会会员的企业。
公司主营产品有:“意大利依玛”燃气壁挂炉、暖气片、太阳能中央热水联动系统;“法国富丽凯”、“意大利百诗”、“德国菲斯曼”燃气壁挂炉,“德国格睿尼”、“德国HAH”暖通系统设备,“日立”中央空调系统,“德国朗适”新风系统,“德国世保康”中央净水、软水等。
【二、设计理念】
①本工程为暗装舒适环境设备工程,为家庭供暖安装,建筑面积为149.91平方;
工程位于解放大道宝丰崇仁路,该户型共3室2厅2卫,主要用途为住宅;
②3个房间采用钢板散热器,选用德合资HAH品牌,四个空间的采暖面积共53.4平方;卫生间骏达专供散热器,采暖面积分别为6.5平方和6平方,管道选用德合资HAH品牌;
暖气片采暖面积约106.2㎡,设计功率合计在17053W,平均每平方米达到160.5W,客卫为150W/㎡设计,计算功率以厂家提供参数为准。
【三、设计说明】

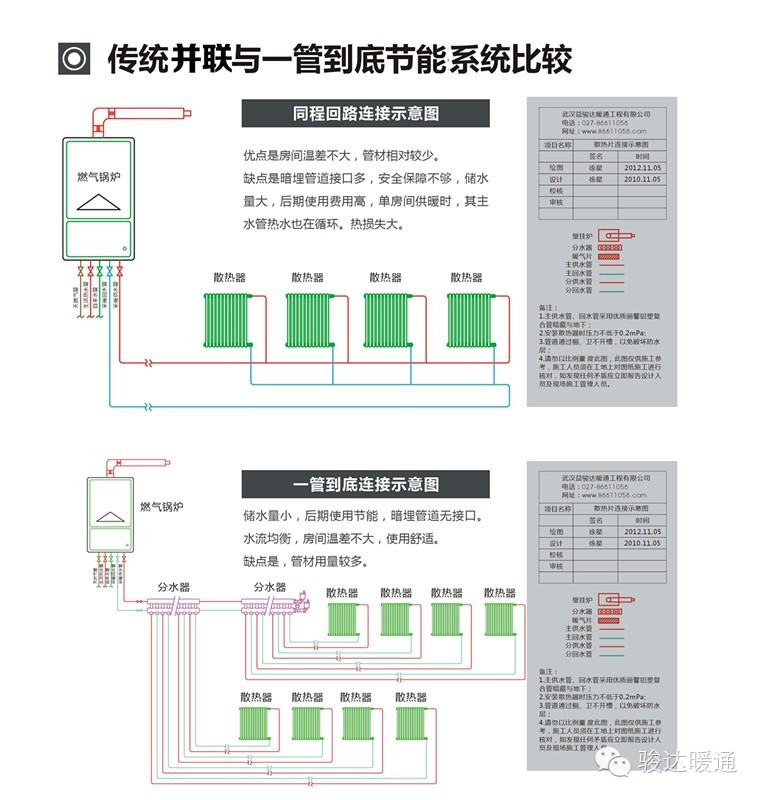

设计方式:章鱼式一管道底连接方式
1、采暖室外计算温度 -0℃
2、采暖室内计算温度 18℃ ± 2℃
3、散热器采暖设计参数:采暖供回水系统分别采用:主水管DN25或(DN20)、次水管DN16; 管道采用找平层开槽暗埋地下,外层做有保温层并用镀锌盖压,完工后管系加压0.8mpa(不低于0.2mpa)
室内设计温度均按(18℃± 2℃ )为标准:客厅、餐厅、书房、设计为150W/㎡,卧室为140W/㎡。靠北面房间及落地玻璃窗均加大功率。
【四、设计依据】
甲方提供的建筑图纸及相关要求;
施工现场的实地勘测;
国家现行的技术标准、施工及验收规范、工程质量评定标准;
《夏热冬冷地区居住建筑节能设计标准》
《居住建筑节能设计标准》DBJ11-602-2006
《低温热水地板辐射供暖系统施工安装》(03K404)
《供配电系统设计规范》(GB50052-95)l
《公共建筑节能设计标准》(JGJ26-95)
《采暖通风与空气调节规范》GB50019-2003l
《建筑电气工程施工质量验收规范》(GB50303)
《地面辐射供暖技术规程》(JGJ142-2004)l
《民用建筑节能设计规范》(GB50176-93)
《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)
《施工现场临时用电安全生产管理制度》(GBJ59-88);
《施工现场临时用电安全技术规范》(GBJ46-88)。
【五、设计参数】
室外设计参数
夏季室外计算干球温度: tW=35.2℃
夏季室外计算湿球温度: ts=28.2℃
夏季室外平均风速: v=3.2m/s
最冷月平均室外计算相对湿度: RH=20%
冬季室外计算干球温度: tW= 5℃
冬季室外平均风速: v=2.7 m/s
【六、系统配置】
型 号 品 牌 型号及用途
主 机: 百诗(意大利) 提供生活热水及采暖
暖 气 片: HAH (德合资) 采暖散热,使室内温度更加舒适
背 篓: 骏达专用 19+4U直径25*50 (采暖散热)
管 道: HAH(德合资) DN25/DN16
分 水 器: HAH(德合资)(整体锻造,手动,带管接头、末端堵头排气阀、支架)
【七、施工图片】

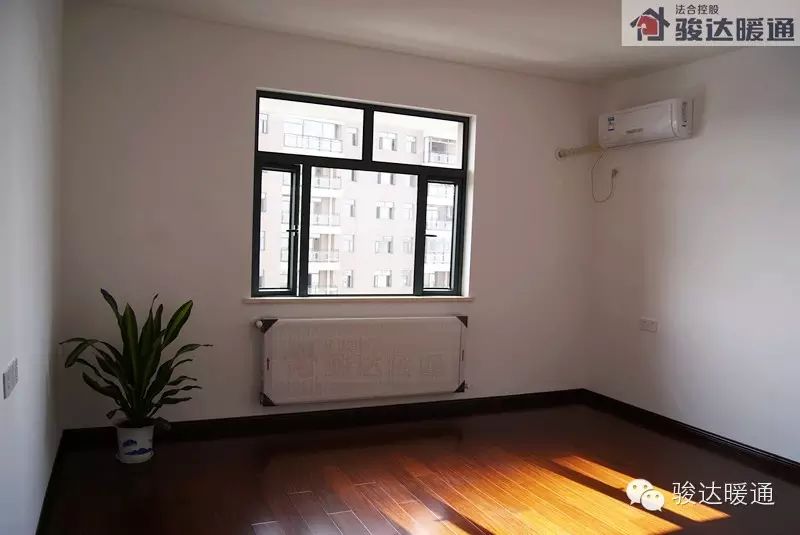

主 卧

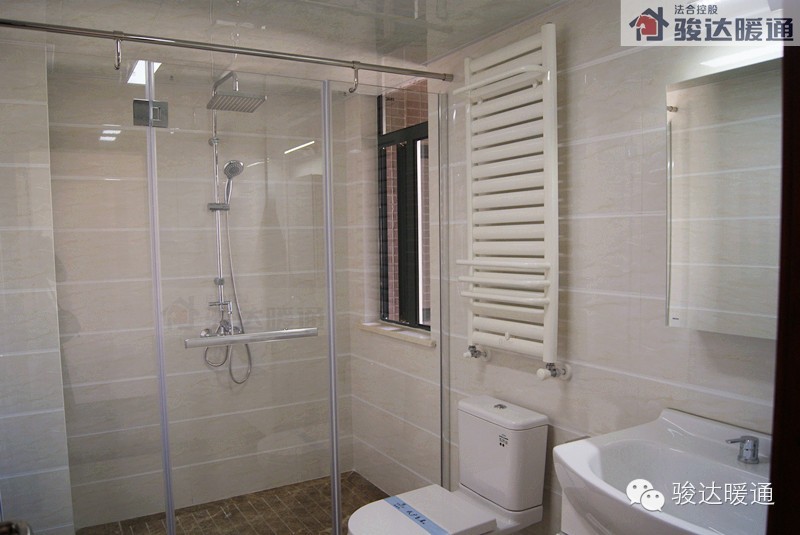

主 卫

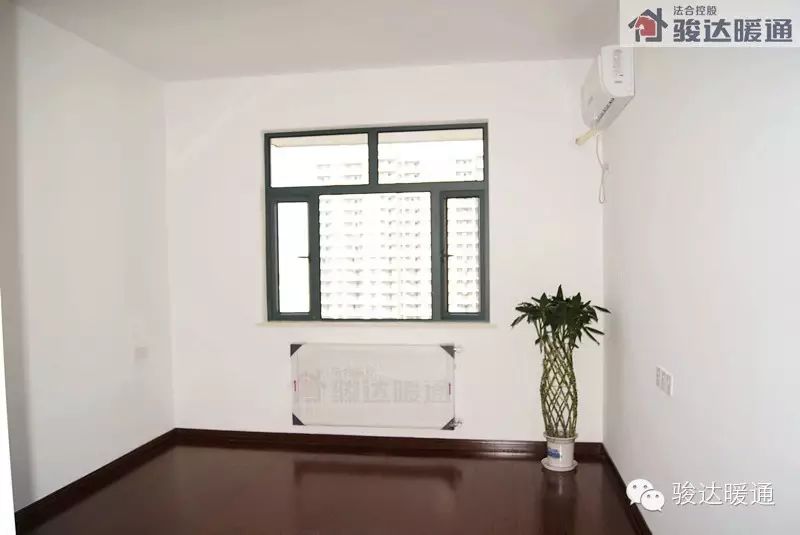

次 卧1

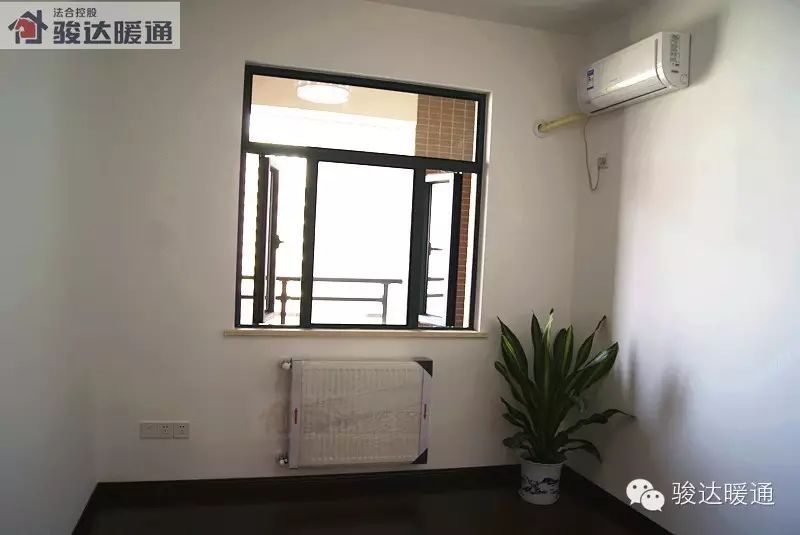

次 卧2

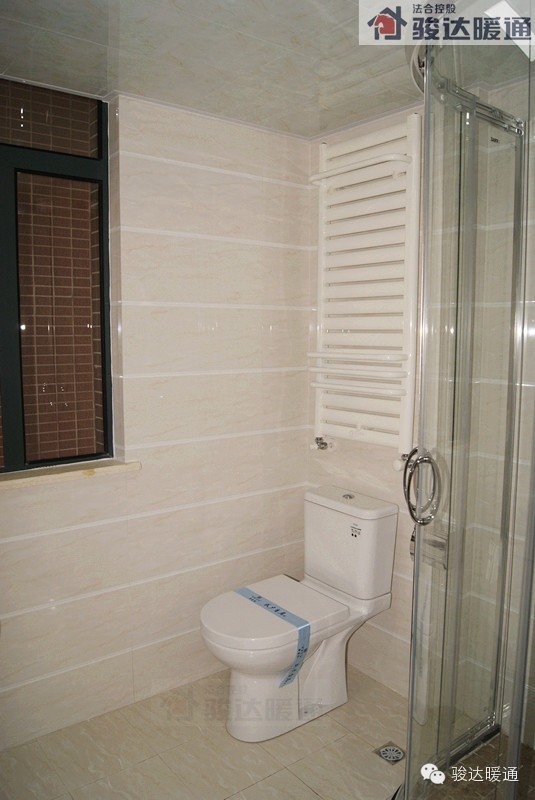

次 卫
客 厅

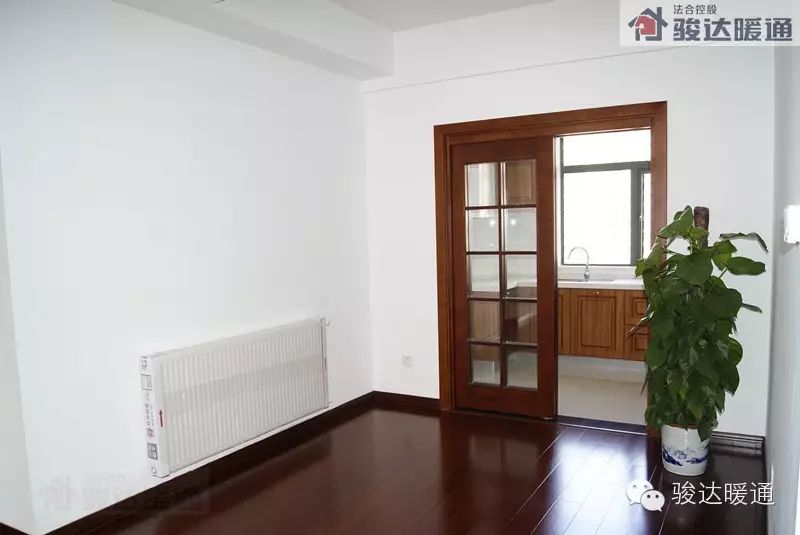

餐 厅

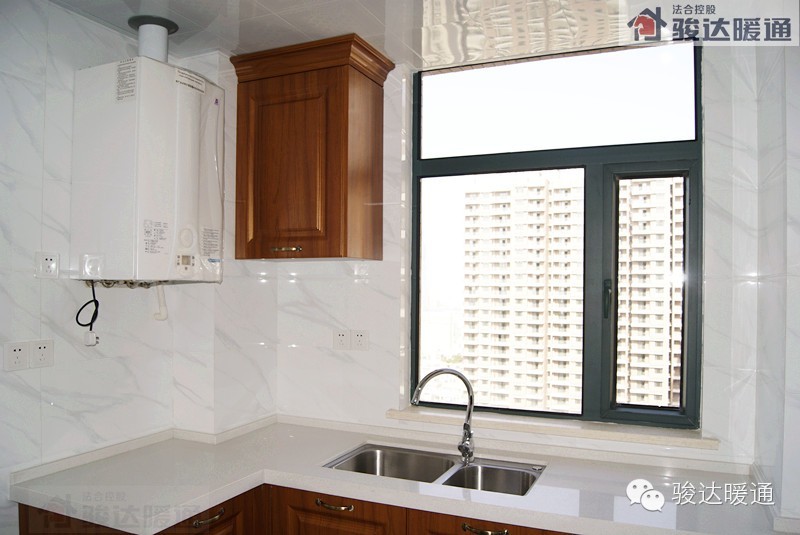

厨 房

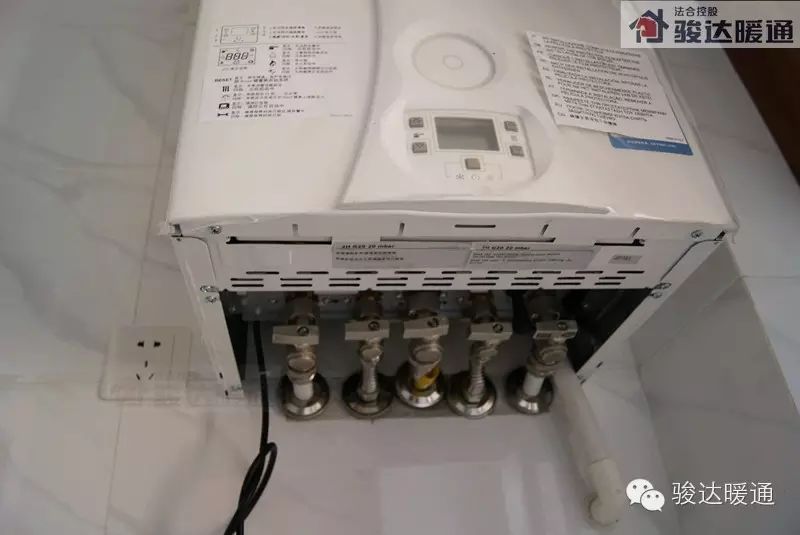

主机接口
